Unser 3D-Workflow auf neuen Wegen: D&L 3D-Service

Mit dem D&L 3D Service bieten wir unseren, unter anderem in der hyggeWerkstatt entwickelten, 3D-Workflow für weitere Branchen und Segmente an. Alle Details dazu findest du auf unserer neuen Website zum Service: DL3Dservice.de

In unserem Kieler Konstruktionsbüro der D&L GmbH (shipcad.com), mit dem wir seit gut 35 Jahren Konstruktionszeichnungen vor allem für den Yacht- und Schiffsbau anbieten, haben wir einen komplett neuen, auf 3D-Technik basierenden Arbeits- und Produktionsprozess entwickelt. Dieser Workflow wird auch in unserer hyggeWerkstatt angewendet und wurde hier stetig weiterentwickelt und optimiert. Nun ist es an der Zeit, dieses Know-how ebenso in weiteren Anwendungsbereichen anzubieten und zu etablieren.

Wenn du dich speziell für die 3D-Technik im Camper Ausbau Prozess interessierst, schau auch auf: hyggewerkstatt.de/3d-scan

D&L 3D Service – Unsere Leistungen

Der D&L 3D Service beinhaltet 4 Leistungsmodule, die zusammen eine All-in-one-Lösung für 3D-Projekte bilden. Von der 3D-Datenerfassung über Reverse Engineering, Reengineering durch 3D-Konstruktion bis hin zu hochqualitativen Visualisierungen und Fertigungszeichnungen für die finale CNC- und 3D-Druck-Produktion bieten wir umfassende Lösungen für unterschiedlichste Projekte und Einsatzgebiete.

Neben der All-in-one-Lösung aus allen 4 Modulen können jegliche Leistungen auch einzeln gebucht werden und zusätzlich stehen verschiedene Leistungsoptionen mit Kombinationen aus 2-3 Modulen für entsprechende Projekte zur Auswahl.

Übersicht der 4 Leistungsmodule

• Datenerfassung per 3D-Laser-Scan

• Reverse Engineering: CAD-fähige 3D-Modellierung

• 3D-Konstruktion: Reengineering & Neukonstruktion

• 3D-Visualisierung/-Renderings & Fertigungszeichnungen

Datenerfassung per 3D-Scan

3D-Scan Renault Trafic

3D-Scan einer Villa

3D-Scan eines ausgebrannten, historischen Dachstuhls

3D-Scan einer Hausfront mit Fototextur

3D-Scan Renault Trafic | 3D-Scan Villa | 3D-Scan Dachstuhl | 3D-Scan Hausfront mit Fototextur

Wann immer es für ein Projekt notwendig ist, Maße und Daten von bestehenden Räumen und Objekten zu erfassen, nutzen wir 3D-Laser-Scanner. Damit erfassen wir reale Strukturen höchst präzise und digitalisieren sie als 3D-Modell. Wo konventionelle Vermessungstechnik zum Teil mehrere Arbeitstage benötigt, sind wir in ein paar Stunden bereits fertig – und zwar mit einer deutlich präziseren Modellierung und einer viel breiteren Datengrundlage.

Reverse Engineering: CAD-fähige 3D-Modellierung

Auf Basis der 3D-Scandaten – oder auch auf Basis jeglicher anderen 3D-Daten in entsprechender Qualität – schaffen wir es durch moderne Datenaufbereitung und mit erheblicher Reduktion der Dateigröße höchstgenaue CAD-fähige 3D-Modelle zu erstellen. Diese lassen sich durch unsere Datenaufbereitung und -reduktion anschließend in jegliche 3D-fähige CAD Software laden. So stellen wir unseren Kunden exakte, digitale Kopien der realen Objekte und Räume für ihre Arbeit in ihren CAD-Programmen zu Verfügung und ermöglichen echtes Reverse Engineering mit höchster Präzision. Je nach Datengrundlage lassen sich tatsächlich komplett umfassende digitale Kopien erstellen, inkl. Darstellung von Materialien und Oberflächen, jeglichen Gebäudedaten, u.v.m. die bis zu einem echten „Digital Twin“ reichen können.

Aus 3D-Scan erstelltes CAD-Modell, bereinigt, aufbereitet, in Revit

Foto des Gebäudes

Bereinigter 3D-Scan des ausgebrannten Dachstuhls

3D-Scan inkl. Oberflächen der Plicht einer Yacht mit Teakdeck

CAD-Modell der Yacht-Plicht für Erneuerung des Teakdecks

3D-Scan Treppenhaus einer Villa

Aufbereitung und Bereinigung des Scans des Treppenhaus der Villa

Seitenansicht des CAD-Modell des Treppenhauses

Fertiges CAD-Modell des Treppenhauses erstellt aus dem aufbereiten Scan

3D-CAD-Modell aus 3D-Scan des Renault Trafic

3D-CAD-Modell aus Scan in Autodesk Revit | Foto des echten Gebäudes | Bereinigung Scan Dachstuhl | 3D-Scan Yacht Plicht mit Fototextur | CAD-Modell Yacht Plicht | 3D-Scan Treppenhaus | Scan Aufbereitung | CAD-Modell Treppe | 2. Ansicht | 3D-Modell Trafic aus Scan

Des Weiteren ist es auch möglich diverse Arten Simulationen und Analysen auf Basis des digitalen 3D-Modells umzusetzen.

3D-Konstruktion: Reengineering & Neukonstruktion

Das Reverse Engineering und die 3D-CAD-Modelle ermöglichen anschließend jegliche Art von Konstruktionsanpassungen sowie alle anderen Arten von Reengineering und Überarbeitung des technischen und optischen Designs.

Auch diese Prozesse übernehmen wir mit all unserer Erfahrung gerne, genauso wie jegliche Art von Neukonstruktionen natürlich auch mit uns möglich sind. Unsere Kunden können auf Basis der CAD-Modelle aber ebenso jegliche Schritte eigenständig umsetzen – je nachdem wie es für das jeweilige Projekt passend ist.

Änderungen und Optimierungen lassen sich anschließend digital oder haptisch (zum Beispiel mit 3D-Druck-Modell) analysieren, sodass noch bevor etwas in die Fertigung geht, überprüft werden kann, ob die ursprünglichen Designziele erreicht wurden.

Möbelmodul in Renault Trafic CAD Modell eingefügt

Überstand der Rückseiten des Möbelmoduls

Möbelmodul perfekt an Fahrzeugwand angepasst durch Korrektur des Überstands

Fertiges 3D-CAD-Modell des Hausgiebels mit Bemaßung

Fertiges 3D-CAD-Modell des Hausgiebels

CAD-Neukonstruktion des historischen Dachstuhls für Wiederbaufbau nach Brand

Einfügen und exakte Anpassung von Möbel(-konturen) in 3D-CAD-Modell von Renault Trafic | 3D-CAD-Modell aus Hausgiebel Scan mit/ohne Bemaßung | Neukonstruktion des ausgebrannten Dachstuhls

3D-Visualisierung/-Renderings & Fertigungszeichnungen

Wir erstellen außerdem jegliche gewünschten 3D-Visualisierungen, Renderings und Fertigungszeichnungen, bspw. für CNC-Fertigung und 3D-Druck.

Einer der vielen Vorteile unseres Workflows ist, die Möglichkeit schon ab der Datenaufbereitung der Scandaten erste Visualisierungen zu erstellen. Auf Basis des Reverse Engineerings ist es dann möglich jegliche Details in den Renderings darzustellen und von einem einfachen Rendering bis hin zu einer extrem detaillierten, fotorealistischen Visualisierung in einer 3D-Umgebung verschiedenste Qualitäten auszugeben – je nach Bedarf und Einsatzzweck.

3D-Visualisierung eines MB Sprinter Umbaus

3D-Visualisierung eines MB Sprinter Umbaus (2)

3D-Visualisierung eines Komplettausbaus in MB Sprinter

3D-Visualisierung eines Komplettausbaus in MB Sprinter (2)

3D-Visualisierung mit anderen Oberflächen des Komplettausbaus in MB Sprinter

3D-Visualisierung mit anderen Oberflächen des Komplettausbaus in MB Sprinter (2)

Visualisierungen Camper Ausbauten in MB Sprinter |
Bild 3-6: Weiterer Sprinter Ausbau in zwei verschiedenen Designs-Varianten

Neben der Erstellung der Fertigungszeichnungen für die Produktion bieten wir bei Bedarf auch an die finale Fertigung zu koordinieren und von unseren Partnern, übernehmen zu lassen, wenn unsere Kundschaft Produktionspartner benötigt.

Ablauf & Leistungsoptionen

Ablauf der Leistungsmodule als All-in-one-Lösung und weitere Leistungsoptionen mit unterschiedlichen Modul-Kombinationen für verschiedene Bedarfe und Projektarten (Scan-to-CAD, CAD-to-Fertigung, Konstruktion-to-Fertigung).

Weitere Anwendungsbereiche

Neben der Anwendung in unserer hyggeWerkstatt für den Camper Ausbau und unseren Yacht- und Schiffsbauprojekte sind wir mit dem 3D-Service bereits in neuen Segmenten aktiv und sehen zudem noch viele weitere mögliche Anwendungsbereiche.

Folgend findest du einen kleinen Einblick – viel mehr Anwendungen, Ideen und Referenzen von abgeschlossenen Projekten findest du unter: DL3Dservice.de

• Innenausbau (abseits von Fahrzeugen und Schiffen)

➔ maßgenaue (Einbau-)Möbel und Innenausstattung für Gebäude und Objekte jeglicher Art, bspw. Fenster- und Türen für bestehende Objekte, etc.

• Architektur, Bauwesen & Denkmalschutz

➔ Serielle und energetische Sanierung, Fassaden, Um- und Anbauten, Restauration inkl. Rekonstruktion von jeglichen Bauteilen, 3D-Modelle zur Planung und Analyse.

3D-Scan Altbau Fassade u.a. mit Stuckelementen

Nahaufnahme 3D-Scan Stuckelemente Altbau Fassade

3D-CAD-Modell Fassadenelement

3D-CAD-Modell Fassadenelement (2)

3D-Modell aus Scan Altbau Fassade | Nahaufnahme Stuckelemente der Altbaufassade | CAD-Modelle Fassaden Elemente

• Medizin Technik

➔ 3D-Modelle auf Basis von Daten aus der Computertomografie für OP-Planung, Prothesen Konstruktion und Fertigung, Produktdesign und -Modifikationen für medizinischen Bedarf.

Computertomografie-Daten einer Niere

Farbige 3D-Modellierung der Niere aus CT-Daten

3D-CAD-Modell der CT-Daten der Niere mit Gefäßsystem

3D-Gedrucktes Kunststoff Modell der Niere

3D-Gedrucktes Kunststoff Modell der Niere (2)

3D-CAD-Modellierung eines menschlichen Beckens aus CT-Daten |
Computertomografie Aufnahme einer Niere | Farbige 3D-Modellierung der Niere aus CT-Daten |
3D-CAD-Modell mit Gefäßsystem | 3D-gedrucktes Kunststoffmodell für OP-Vorbesprechung

• Produktdesign, Industrie & Technik

3D-Modell eines Kinderautositzes für Anpassung für Kinder mit Unterstützungsbedarf

3D-Modell eines Kinderautositzes für Anpassung für Kinder mit Unterstützungsbedarf (Seitenansicht)

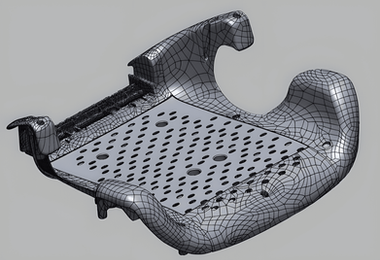

3D-CAD-Modell der Sitzfläche für Bearbeitung im CAD-Programm

3D-CAD-Modell der Sitzfläche für Bearbeitung im CAD-Programm (2)

3D-Modell eines Kinderautositzes für Anpassung für Kinder mit Unterstützungsbedarf  |
3D-CAD-Modell der Sitzfläche für Anpassung/Reengineering im CAD-Programm

➔ Prototyping inkl. 3D-Druck, Digitalisierung bspw. von Maschinenbauteilen für Ersatzteilmanagement, passgenaue Individualfertigung von nicht vorhandenen Werkzeugen/Vorrichtungen/Bauteilen, jegliche Analysen und Simulationen auf Basis von 3D-Modellen, etc.

3D-CAD-Konstruktionszeichnung eines Pools

Abgleich Konstruktions- und Scan-Daten per Heatmap

3D-CAD-Konstruktionszeichnung eines Pools |
Abgleich Konstruktions- und Scan-Daten per Heatmap

• Dokumentation, Gutachten, Wissenschaft

➔ Digitale Dokumentation von: Schadensfällen für Versicherungen/Gutachter, Tatorten für Forensik und Justiz, Fundstellen und Objekten in der Archäologie, natürlichen Strukturen für Geologie, etc.

• Falls du nun mehr und genauere Informationen zu unserem 3D-Service suchst, schau gerne vorbei: DL3Dservice.de

• Solltest du Fragen zu unseren Leistungen, der Realisierbarkeit deiner Projektidee oder eine konkrete Auftragsanfrage haben, wende dich gerne direkt an uns – wir freuen uns auf dein Interesse: DL3Dservice.de/kontakt
